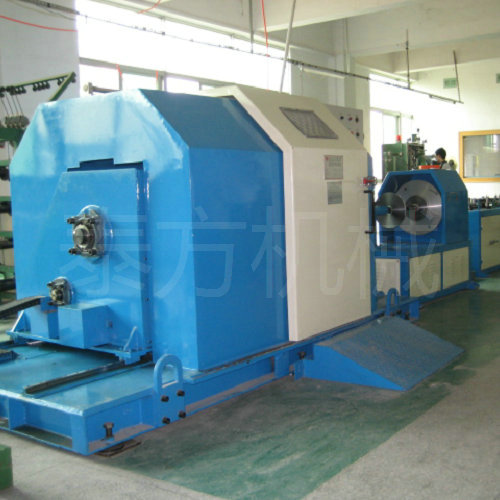

TF-800型PLC電腦式懸臂單絞成纜機

設備配置及技術規范

一、用途:

    主要用于各種5類、超5類、6類通訊電纜和HDMI電線成纜的絞合及中心包帶或側放包帶及添充等。

二、主要技術參數:

1．卷取軸尺寸:  Φ800mm。

2．供線軸尺寸:  Φ400-500mm。

3．供 線 架  ： 400-500雙軸主動放線機。

4．適用線徑  ： Φ0.6mm-Φ5.0mm。

5．絞合線徑  ： MaxΦ20mm。

6．絞    距  ： 20mm-300mm無級可調，絞距誤差≤0.5mm?？捎刹僮髅姘迳献杂稍O(shè)定,與主機互不干擾。

7．主體轉速  ：懸轉臂采用特殊合金材料制作,具有強度高,質量輕之特點,使之能高速旋轉Mar800rpm。

8．剎 車 器  ： 氣增壓式剎車裝置，選用進口氣動組件，性能可靠。

9．排線方式  ：采用日本產滾珠螺桿加線性滑軌, 線盤整體平移運動實行排線。

10．絞    向  ： S/Z向可自由選定。

三、設備組成部份：

1．400-500雙軸主動放線機二臺，共4頭。

2．眼模集合架一臺。

3．中心繞包包帶機一臺。

4．側放直包包帶機二臺。

5．成纜主機一臺。

6．PLC電腦控制系統一組。
