一、 【用途 Application】：

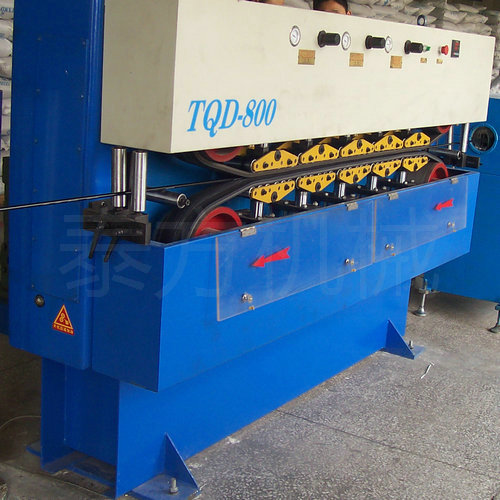

履帶式牽引機用于電線電纜、光纜及通訊電纜生產過程中，輔助主機作牽引設備或單獨作牽引設備使用。
二、 【技術特點 Technique Feature】：
1. 整機主框架采用優質鋼板焊接而成，整體刨、鏜加工，具有良好的剛性和整體性，安裝極為方便。
2. 被牽引的產品不承受彎曲變形。其牽引力、牽引速度有很大的調節范圍，能適應較多場合和較多規格的線纜生產。
3. 履帶牽引的壓帶機構采用上下相對應的氣缸壓緊滾輪裝置，經手動控制調壓閥調節漲緊、壓緊、松開所需氣壓，能適應線纜工藝的要求。
4. 牽引機的兩端設有水平和垂直導線器，使線纜保持運行中心不變。
三、 【技術規格 Technique Specifications】：
| 機械型號 | TF-200 | TF-300 | TF-500 | TF-800 | TF-1250 | |
| 最大牽引力KG | 200 | 300 | 500 | 800 | 1250 | |
| 最大外徑mm | Φ30 | Φ35 | Φ40 | Φ60 | Φ80 | |
| 牽引速度m/min | 150 | 150 | 100 | 100 | 100 | |
| 履帶接觸長度mm | 520 | 620 | 750 | 1200 | 1500 | |
| 履帶寬度mm | 70 | 70 | 80 | 100 | 120 | |
| 氣缸對數 | 3 | 3 | 3 | 5 | 5 | |
| 電機功率KW | 3 | 4 | 5.5 | 7.5 | 7.5 | |
| 電機轉速rpm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 中心高度 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 外形 尺寸 | 長 | 1450 | 1500 | 1800 | 2300 | 3000 |
| 寬 | 700 | 700 | 930 | 1030 | 1230 | |
| 高 | 1500 | 1650 | 1650 | 1780 | 1780 | |
| 機械型號 | TF-1600 | TF-2000 | TF-2500 | TF-3200 | TF-4000 | |
| 最大牽引力KG | 1600 | 2000 | 2500 | 3200 | 4000 | |
| 最大外徑mm | Φ100 | Φ120 | Φ130 | Φ140 | Φ180 | |
| 牽引速度m/min | 200 | 150 | 150 | 100 | 40 | |
| 履帶接觸長度mm | 1900 | 2100 | 2400 | 2900 | 3200 | |
| 履帶寬度mm | 120 | 140 | 140 | 145 | 165 | |
| 氣缸對數 | 6 | 7 | 8 | 9 | 10 | |
| 電機功率KW | 11 | 15 | 15 | 18.5 | 18.5 | |
| 電機轉速rpm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 中心高度 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 外形 尺寸 | 長 | 3330 | 3660 | 3990 | 4320 | 5000 |
| 寬 | 1230 | 1300 | 1300 | 1300 | 1300 | |
| 高 | 1850 | 1850 | 1850 | 1850 | 1900 | |
