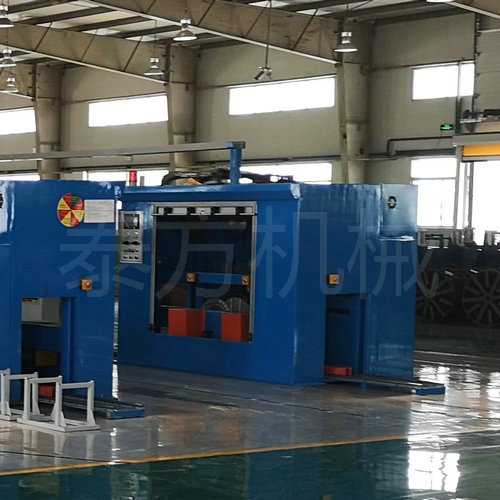

TF-70+35型高速絕緣芯線串聯生產線

設備配置及技術規范

一、設備用途

該設備適應于高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)，市話電纜拉絲絕緣芯線高速擠出生產。

二、主要規范

1．制造線種：高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)。

2．押出材料：適應于PVC、PP、PE、SR-PVC等高速擠出塑料，塑化程度100%。

3．導體線徑：如拉絲進線:2.5～3.0mm;出線: 0.4～0.9mm。

4．絕緣厚度：0.15mm～0.4mm。

5．最大線速：800～1200m/min。（線速度依線徑而定）

6．中心高度：1000mm。

7．電    源：380V+10%  50HZ  三相五線制

8．操作方向：主機（從    至     操作）

三、主要組成部件：

1．銅桿放線架：                     一臺

2．TF-630 甩桶放線架:               一臺

3．軋頭機：                         一臺

4．TF-250/17D中拉機：              一組

5．連續退火預熱裝置：               一組

6．內導體外徑測試儀：               一臺

7．70#擠出主機+雙層共擠機頭:        一組

8．35#臥式注條機：                  一臺

9．自動上料烘干系統:                一組

10．色母料自動混料機:               一組

11．PLC電腦式控制系統：            一臺

12．活動水槽與固定水槽：            一組(含吹干器)

13．外絕緣芯線測徑儀：              一臺

14．封閉式雙輪引取機：              一臺

15．火花試驗機：                    一臺

16．全自動雙軸收線機：              一臺

17．隨機備件及操作保養說明書：      一套

18．整機涂裝：                      一套
